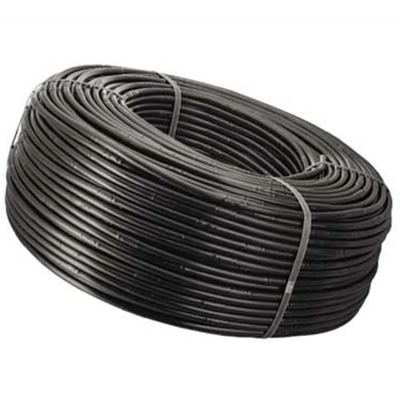

سیم سیاه سایز 10

سیم سیاه سایز 10 — رسانای توانا برای بارهای الکتریکی

سیم سیاه سایز 10 یکی دیگر از سیم‌های پرکاربرد در سیستم‌های الکتریکی است. سایز 10 AWG نشان‌دهنده توانایی حمل جریان قابل توجهی است و معمولاً در مدارهایی که نیاز به توان بیشتری دارند، استفاده می‌شود. رنگ سیاه در این سایز نیز اغلب برای سیم فاز در مدارهای AC یا در کاربردهای خاص صنعتی و خودرویی به کار می‌رود.

ویژگی‌های کلیدی

• رنگ سیاه: در بسیاری از سیستم‌های برق AC، رنگ سیاه نشان‌دهنده سیم فاز (Live/Hot) است. با این حال، همیشه باید به استانداردهای رنگ‌بندی محلی یا صنعتی مورد استفاده توجه کرد.
• سایز 10 AWG: معادل سطح مقطع تقریبی 5.26 میلی‌متر مربع. این سایز برای حمل جریان‌های بالاتر نسبت به سایزهای 8 یا 6 AWG مناسب است و در مدارهایی که مصرف توان بیشتری دارند، کاربرد دارد.
• جنس رسانا: معمولاً از مس با خلوص بالا و آنیل شده (نرم) ساخته شده است که رسانایی عالی و انعطاف‌پذیری خوبی را فراهم می‌کند.
• عایق: دارای روکش عایق سیاه رنگ مقاوم، که اغلب از جنس PVC (پلی‌وینیل کلراید) یا مواد مشابه است. این عایق، حفاظت الکتریکی و فیزیکی را در برابر عوامل محیطی مانند رطوبت، سایش و دما تامین می‌کند.

کاربردها

• سیم‌کشی مدارهای قدرت: در سیم‌کشی ساختمانی برای مدارهای تغذیه اصلی، پکیج‌های دیواری، سیستم‌های سرمایشی و گرمایشی، و سایر وسایل پرمصرف.
• تابلوهای برق صنعتی: برای خطوط تغذیه اصلی، اتصالات موتورها، و مدارهایی که نیاز به ظرفیت جریان بالاتری دارند.
• سیستم‌های خورشیدی و باتری: برای اتصال پنل‌های خورشیدی یا باتری‌ها به اینورتر یا سایر تجهیزات، که اغلب جریان بالایی را منتقل می‌کنند.
• کابل‌های رابط و اتصالات تجهیزات سنگین: در محیط‌های صنعتی یا کارگاهی برای اتصال دستگاه‌های پرمصرف.
• مدارهای خودرو: در سیستم‌های برقی خودرو برای تغذیه قطعاتی مانند سیستم صوتی قدرتی، استارت، یا چراغ‌های پرنور (بسته به استاندارد).

نکات مهم

• استاندارد رنگ‌بندی: همانند سایزهای دیگر، همیشه به استاندارد رنگ‌بندی مورد استفاده در پروژه خود توجه کنید. رنگ سیاه در برخی سیستم‌های DC یا استانداردهای خاص ممکن است معنای متفاوتی داشته باشد.
• نوع سیم (افشان یا مفتول):
• سیم افشان (Stranded): به دلیل انعطاف‌پذیری بالا، برای کابل‌کشی در مسیرهای پر پیچ و خم، داخل داکت‌ها، یا اتصالات متحرک مناسب است.
• سیم مفتول (Solid): برای اتصالات ثابت و مستقیم، مانند سیم‌کشی داخل دیوارها یا ترمینال‌های ثابت، که نیاز به استحکام و حفظ شکل دارند، ترجیح داده می‌شود.
• حداکثر جریان مجاز (Ampacity): این سایز سیم قادر به تحمل جریان بالاتری است، اما همیشه باید حداکثر جریان مجاز آن را بر اساس جداول استاندارد (که به نوع عایق، دمای محیط، و نحوه نصب بستگی دارد) بررسی کنید تا از گرم شدن بیش از حد و خطر آتش‌سوزی جلوگیری شود.
• افت ولتاژ: در مسافت‌های طولانی، حتی با سیم سایز 10، ممکن است افت ولتاژ قابل توجهی رخ دهد. در صورت نیاز به انتقال برق در مسافت‌های زیاد، باید این موضوع را در محاسبه سایز سیم لحاظ کرد.
